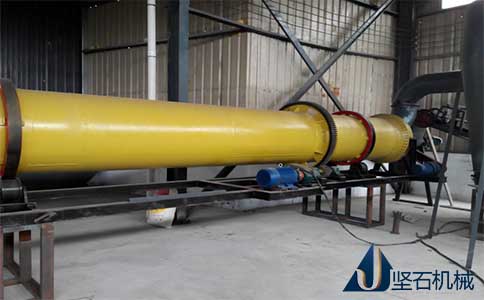

粉煤灰烘干機是引用德國克虜伯型熱交換器技術，自行綜合研制成功的新型烘干設備。粉煤灰烘干機在結構形式上獨特新穎，在技術性能上處于國內同類產品中的領先地位，主要用于建材、化工生產中的粉煤灰、粘土、礦渣、煤炭和礦石等物料的烘干；也可完成化工生產中硼礦石、硼粉的焙燒，以及糧食部門的烘干。
粉煤灰烘干機是引用德國克虜伯型熱交換器技術，自行綜合研制成功的新型烘干設備。粉煤灰烘干機在結構形式上新穎，，主要用于建材、化工生產中的粉煤灰、粘土、礦渣、煤炭和礦石等物料的烘干；也可完成化工生產中硼礦石、硼粉的焙燒，以及糧食部門的烘干。
粉煤灰烘干機與其他干燥設備相比，生產能力大，可連續操作； 結構簡單，操作方便；故障少，維修費用低；適用范圍廣，流體阻力小，可以用它干燥顆料狀物料，對于那些附著性大的物料也很有利；操作彈性大，生產上允許產品的流量有較大波動范圍，不會影響產品的質量；清掃容易。
粉煤灰烘干系統工作原理如下：濕粉煤灰由供料裝置進入三層滾筒的內層,實現順流烘干, 粉煤灰在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。
|
項目
|
單位 |
Ф2.0×6m
|
Ф2.5×6.5m
|
Ф3.2×7m
|
Ф3.6×8m
|
Ф4.2×8.5m
|
|
外筒直徑
|
m
|
2.0
|
2.5
|
3.2
|
3.6
|
4.2
|
|
外筒長度
|
m
|
6
|
6.5
|
7
|
8
|
8.5
|
|
筒體容積
|
m3
|
18.84
|
31.89
|
56.26
|
81.38
|
118
|
|
筒體轉速
|
rpm
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
|
物料初水份
|
%
|
8-20
|
8-20
|
8-20
|
8-20
|
8-20
|
|
物料終水份
|
%
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
|
最高進氣溫度
|
℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
|
生產能力
|
T/h
|
礦渣15-20
|
礦渣25-30
|
礦渣35-40
|
礦渣45-50
|
礦渣65-70
|
|
粉煤灰8-12
|
粉煤灰18-25
|
粉煤灰30-35
|
粉煤灰40-45
|
粉煤灰50-58
|
||
|
煤8-12
|
煤16-23
|
煤28-33
|
煤36-43
|
煤45-55
|
||
|
黃沙15-22
|
黃沙25-33
|
黃沙35-45
|
黃沙50-55
|
黃沙70-80
|
||
|
電動機型號
|
Yr160m-4
|
Yr132m-4E
|
Yr132m-4E
|
Yr160m-4E
|
Yr160m-4E
|
|
|
電動機功率
|
kw
|
5.5×2
|
7.5×2
|
7.5×4
|
11×4
|
15×4
|
|
減速機型號
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
|
|
減速機速比
|
I
|
23-29
|
23-29
|
23-29
|
23-29
|
23-29
|
|
設備重量
|
T
|
25
|
32
|
40
|
56
|
76
|
